Pa lăng xích điện TH – M (0.25 – 5 tấn)

Những ưu điểm nổi bật của pa lăng xích điện TH-M

Điều làm nên sự khác biệt của pa lăng xích điện TH – M không chỉ nằm ở khả năng nâng hạ mạnh mẽ, mà còn ở những chi tiết thiết kế thông minh, tập trung vào trải nghiệm và sự an toàn của người dùng.

Thân máy bằng nhôm: Nhẹ, bền và tản nhiệt xuất sắc

Một trong những ưu điểm lớn nhất của pa lăng xích điện TH – M là kết cấu vỏ hoàn toàn bằng hợp kim nhôm. Thiết kế này mang lại ba lợi ích then chốt:

• Trọng lượng nhẹ & nhỏ gọn: Giúp việc lắp đặt, di chuyển pa lăng trở nên dễ dàng hơn.
• Chống ăn mòn: Vật liệu nhôm chống lại sự oxy hóa, giúp pa lăng hoạt động bền bỉ ngay cả trong môi trường khắc nghiệt.
• Tản nhiệt nhanh: Nhôm là vật liệu tản nhiệt vượt trội, giúp động cơ luôn mát, tăng tuổi thọ thiết bị.

An toàn tuyệt đối với ly hợp kép và giới hạn hành trình

An toàn là ưu tiên số một. Mẫu pa lăng xích điện TH – M được trang bị các tính năng bảo vệ tiên tiến:

• Ly hợp kép (Double Clutch): Cung cấp khả năng giới hạn tải trọng an toàn (ở mức 1.25 lần tải định mức). Tính năng này giúp ngăn ngừa triệt để các tai nạn do nâng hàng quá tải.
• Công tắc giới hạn hành trình (Up/Down): Thiết bị tự động ngắt khi xích di chuyển đến điểm cao nhất hoặc thấp nhất, bảo vệ pa lăng và hàng hóa khỏi va đập.

Động cơ quạt làm mát: Vận hành liên tục không gián đoạn

Khác biệt với nhiều dòng pa lăng thông thường, pa lăng xích điện TH – M sở hữu động cơ có quạt làm mát độc đáo. Quạt này cung cấp khả năng tản nhiệt cực nhanh, cho phép pa lăng hoạt động liên tục trong thời gian dài mà không bị quá nhiệt, đảm bảo tiến độ công việc không bị gián đoạn.

Tùy chọn linh hoạt, đáp ứng mọi nhu cầu

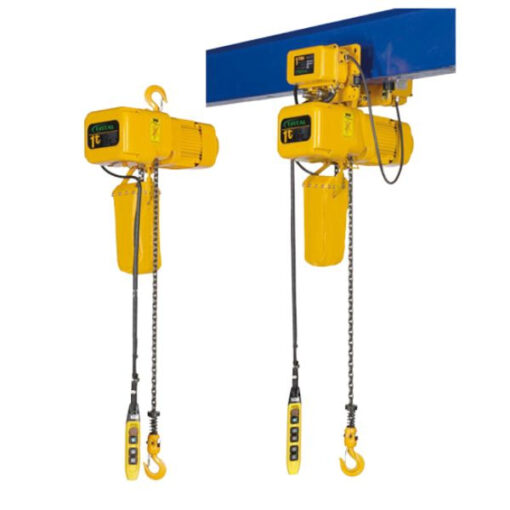

Pa lăng xích điện TH – M có hai cấu hình chính để bạn lựa chọn:

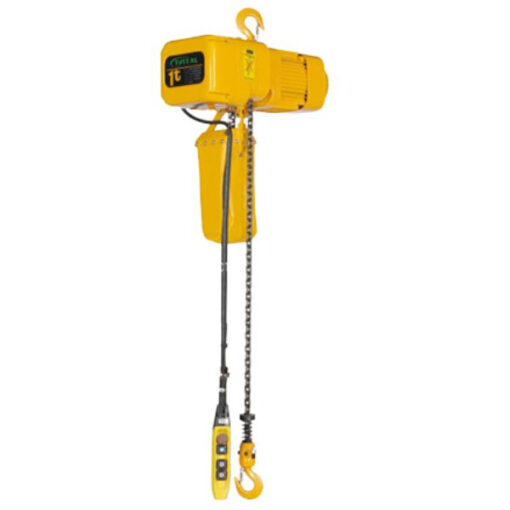

• Loại móc treo (Hook suspension type): Dạng treo cố định, phù hợp cho các điểm nâng hạ cố định.

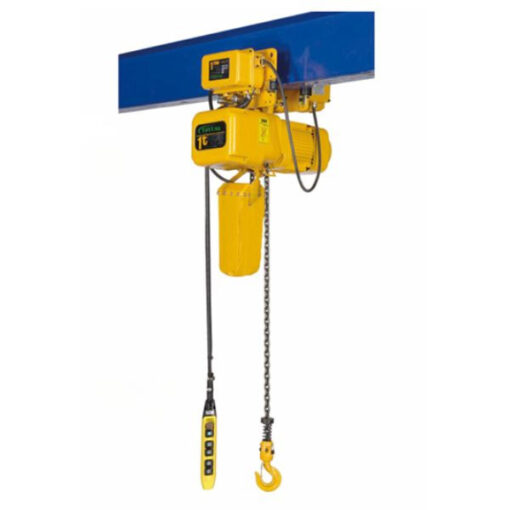

• Loại có con chạy (Trolley type): Tích hợp con chạy điện, cho phép pa lăng di chuyển ngang trên dầm chữ I, mở rộng phạm vi làm việc.

Ngoài ra, sản phẩm còn có tùy chọn lắp đặt thêm biến tần, cho phép điều khiển tốc độ nâng hạ vô cấp, cực kỳ hữu ích khi cần nâng các hàng hóa nhạy cảm, dễ vỡ.

Thông số kỹ thuật pa lăng xích điện TH-M

Để giúp quý khách hàng có cái nhìn tổng quan nhất, dưới đây là bảng thông số kỹ thuật cốt lõi của dòng pa lăng xích điện TH – M:

Tốc độ đơn

Model	Tải trọng định mức (tấn)	Tốc độ nâng (m/phút)	Công suất động cơ (kW)	Tốc độ quay động cơ (vòng/phút)	Cấp cách điện	Nguồn điện	Điện áp điều khiển	Số lượng xích tải	Quy cách xích tải (mm)
TH-M0.25	0.25	9.2	0.56	1440	F	3 pha / 220V-380V	24V/36V/48V	1	4.0mm
TH-M0.5	0.5	8.3	0.9	1440	F	3 pha / 220V-380V	24V/36V/48V	1	6.3mm
TH-M1.0	1.0	6.3	1.5	1440	F	3 pha / 220V-380V	24V/36V/48V	1	7.1mm
TH-M1.5	1.5	8.5	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	10.0mm
TH-M2.0	2.0	6.9	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	10.0mm
TH-M2.0-1	2.0	3.2	1.5	1440	F	3 pha / 220V-380V	24V/36V/48V	2	7.1mm
TH-M2.0-2	2.0	6.9	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	Không rõ
TH-M2.5	2.5	6.6	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	11.2mm
TH-M3.0	3.0	6.6	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	11.2mm
TH-M3.0-1	3.0	6.6	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	Không rõ
TH-M3.0-2	3.0	4.2	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	2	Không rõ
TH-M5.0	5.0	3.3	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	2	11.2mm

Điều chỉnh tốc độ

Model	Tải trọng định mức (tấn)	Tốc độ nâng (m/phút)	Công suất động cơ (kW)	Tốc độ quay động cơ (vòng/phút)	Cấp cách điện	Nguồn điện	Điện áp điều khiển	Số lượng xích tải	Quy cách xích tải (mm)
TH-M0.25	0.25	0.92-9.2	0.56	1440	F	3 pha / 220V-380V	24V/36V/48V	1	4.0mm
TH-M0.5	0.5	0.83-8.3	0.9	1440	F	3 pha / 220V-380V	24V/36V/48V	1	6.3mm
TH-M1.0	1.0	0.83-8.3	1.5	1440	F	3 pha / 220V-380V	24V/36V/48V	1	7.1mm
TH-M1.5	1.5	0.85-8.5	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	10.0mm
TH-M2.0	2.0	0.69-6.9	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	10.0mm
TH-M2.0-1	2.0	0.32-3.2	1.5	1440	F	3 pha / 220V-380V	24V/36V/48V	2	7.1mm
TH-M2.5	2.5	0.66-6.6	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	11.2mm
TH-M3.0	3.0	0.66-6.6	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	11.2mm
TH-M3.0-1	3.0	0.66-6.6	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	1	Không rõ
TH-M3.0-2	3.0	0.42-4.2	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	2	Không rõ
TH-M5.0	5.0	0.33-3.3	3.0	1440	F	3 pha / 220V-380V	24V/36V/48V	2	11.2mm

Cố định

Model	Tải trọng (Tấn)	Chiều cao (mm)	Tổng chiều dài thân pa lăng (mm)	Tổng chiều rộng thân pa  (mm)	Chiều rộng thân trên (mm)	Chiều rộng thân dưới (mm)	Độ dày của móc  (mm)	Độ mở của móc cẩu (mm)
TH-M0.25	0.25	354	475	260	290	190	20	28
TH-M0.5	0.5	380	510	265	305	200	20	28
TH-M1.0	1.0	410	620	328	295	175	24	34
TH-M1.5	1.5	615	745	410	370	230	30	40
TH-M2.0-1	2.0	615	745	410	420	280	30	40
TH-M2.0-2	2.0	610	620	328	295	210	30	40
TH-M2.5	2.5	615	745	410	420	280	35	48
TH-M3.0-1	3.0	615	745	410	420	280	35	48
TH-M3.0-2	3.0	820	745	410	420	345	35	48
TH-M5.0	5.0	845	745	410	420	345	44	48

Di động

Model	Tải trọng (Tấn)	Chiều cao (mm)	Tổng chiều dài thân pa lăng (mm)	Tổng chiều rộng thân pa  (mm)	Tổng chiều rộng cụm con lăn chạy điện  (mm)	Chiều rộng thân trên (mm)	Chiều rộng thân dưới (mm)	Độ mở của móc cẩu  (mm)	Độ rộng của cánh dầm phù hợp  (mm)	Độ rộng cánh dưới dầm (mm)
TH-M0.25	0.25	380	475	260	355	95	111	28	200	156
TH-M0.5	0.5	400	510	265	355	95	111	28	200	156
TH-M1.0	1.0	480	620	328	390	95	111	34	200	156
TH-M1.5	1.5	640	745	410	450	110	127	40	200	156
TH-M2.0-1	2.0	640	745	410	450	110	127	40	200	156
TH-M2.0-2	2.0	700	620	328	370	110	127	40	200	156
TH-M2.5	2.5	650	745	410	450	125	140	48	246	156
TH-M3.0-1	3.0	650	745	410	450	125	140	48	246	156
TH-M3.0-2	3.0	790	745	410	515	125	140	48	246	156
TH-M5.0	5.0	865	745	410	545	140	156	48	246	456
