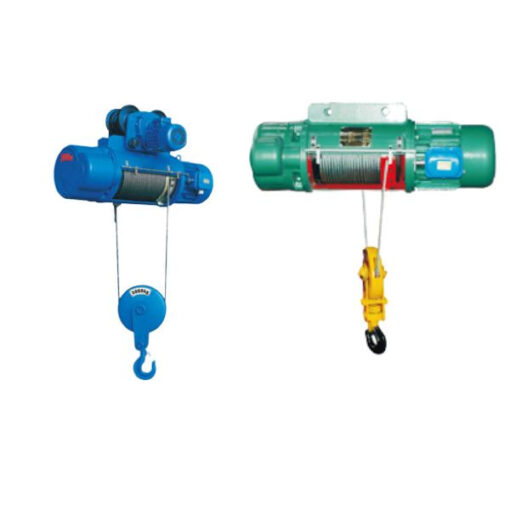

Pa lăng cáp điện CD1, MD1 (5 – 32 tấn)

Phân Biệt Pa lăng cáp điện CD1 và MD1

Điểm khác biệt lớn nhất và cũng là yếu tố then chốt khi lựa chọn giữa hai pa lăng này chính là tốc độ nâng hạ.

Pa lăng cáp điện Model CD1 (Tốc độ đơn)

• Tính năng: Model CD1 chỉ có một tốc độ nâng (tốc độ bình thường), thường là 8 m/phút.
• Ứng dụng: Đây là lựa chọn hoàn hảo cho các công việc nâng hạ cơ bản, không đòi hỏi sự điều chỉnh tốc độ phức tạp. Nếu bạn chỉ cần nâng và hạ hàng hóa một cách nhanh chóng, pa lăng cáp điện CD1, MD1 (model CD1) là giải pháp tối ưu về chi phí và hiệu quả.

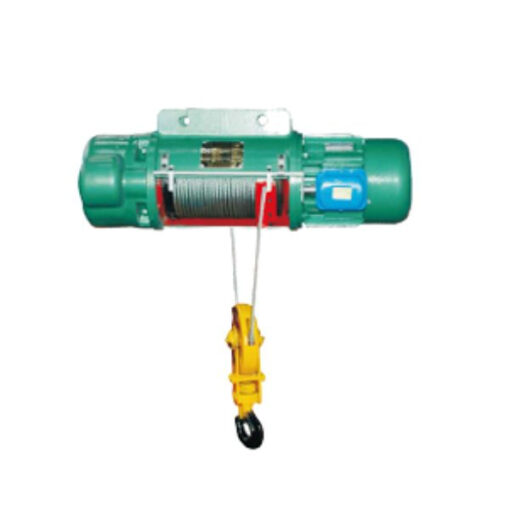

Pa lăng cáp điện Model MD1 (Tốc độ kép)

• Tính năng: Model MD1 cung cấp hai tốc độ: tốc độ bình thường (ví dụ: 8 m/phút) và tốc độ chậm (ví dụ: 0.8 m/phút).
• Ứng dụng: Tốc độ chậm là yếu tố “ăn tiền”, cho phép người dùng thực hiện các thao tác đòi hỏi độ chính xác tuyệt đối như:
  • Bốc dỡ hàng hóa dễ vỡ.
  • Lắp đặt, định vị khuôn mẫu.
  • Bảo trì, sửa chữa máy móc.
• Khi cần sự chính xác, pa lăng cáp điện CD1, MD1 (model MD1) là thiết bị không thể thay thế.

Thiết Kế Linh Hoạt, Đáp Ứng Mọi Nhu Cầu Lắp Đặt

Dù bạn có kết cấu nhà xưởng phức tạp đến đâu, pa lăng cáp điện CD1, MD1 đều có giải pháp phù hợp:

Pa lăng Kiểu Cố Định

• Loại pa lăng này được gắn cố định tại một vị trí, chỉ thực hiện nâng/hạ theo phương thẳng đứng.
• Các kiểu lắp đặt đa dạng: Bạn có thể tùy chọn lắp đặt pa lăng từ phía trên (A1 – Top mounting), lắp từ phía dưới (A2 – Bottom mounting), hoặc lắp đặt bên hông (A3/A4 – Left/Right side mounting).
• Tính năng đặc biệt: Với một chút sửa đổi nhỏ, pa lăng cố định còn có thể được sử dụng như một chiếc tời kéo mạnh mẽ.

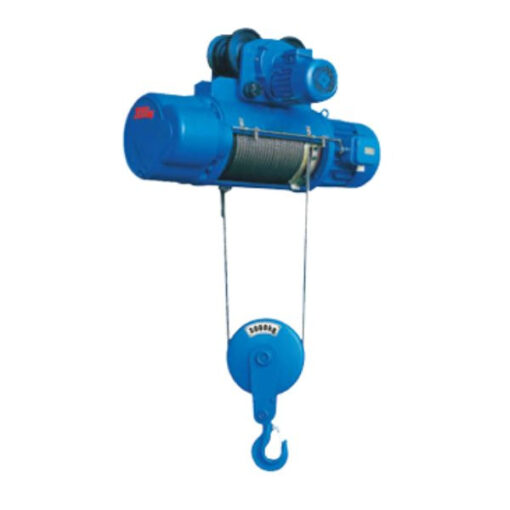

Pa lăng Kiểu Di Động

• Đây là loại phổ biến nhất, được thiết kế để treo dưới dầm đơn, cầu trục, cẩu trục chân đế (gantry) hoặc cẩu tay quay.
• Không chỉ nâng/hạ, model này còn cho phép pa lăng di chuyển ngang (trái/phải) dọc theo dầm, mở rộng phạm vi làm việc ra toàn bộ nhà xưởng. Đây chính là tính năng làm nên hiệu quả của pa lăng cáp điện CD1, MD1.

Thông Số Kỹ Thuật Chi Tiết Của Pa lăng cáp điện CD1, MD1

Dòng sản phẩm pa lăng cáp điện CD1, MD1 có dải tải trọng và chiều cao đa dạng, được tiêu chuẩn hóa để đáp ứng nhanh mọi nhu cầu:

Thuộc Tính	Đơn vị	Model (Tải trọng – Tấn)
Model		0.25	0.5	1	2	3
Chiều cao nâng	M	3, 6, 2009	3, 6, 2009	6, 9, 12, 18, 24, 30	6, 9, 12, 18, 24, 30	6, 9, 12, 18, 24, 30
Tốc độ nâng	M/min	8 / 0.8	8 / 0.8	8 / 0.8	8 / 0.8	8 / 0.8
Tốc độ di chuyển	M/min	20	20	20	20	20
Cáp (Wirerope)
Đường kính	mm	3.6	4.7	7.7	n/a	13
Quy cách		D-6×37+1	D-6×37+1	D-6×37+1	D-6×37+1	D-6×37+1
Ray (Track)
Quy cách dầm I		16-22b	16-28b	16-28b	20a-32c	20a-32c
Bán kính cua min.	m	0.8	1.5	1.5, 2, 2.5	2.5, 3, 4	2.5, 3, 4
Motor Nâng
Công suất	Kw	0.4	0.8 / 0.2	1.5 / 0.2	3 / 0.4	4.5 / 0.4
Tốc độ quay	R/min	1380	1380	1380	1380	1380
Dòng điện	A	1.25	0.72 / 2.4	0.72 / 2.4	1.25 / 7.6	2.4 / 11
Motor Di Chuyển
Công suất	Kw	0.06	0.2	0.2	0.4	0.8
Tốc độ quay	R/min	1400	1380	1380	1380	1380
Dòng điện	A	0.40	0.72 / 4.3	0.72 / 4.3	1.25 / 7.6	2.4 / 11
Trọng lượng tịnh (kg)
Loại CD (cố định)	kg	30.4 (3m), 31 (6m)	95 (6m), 110 (9m)	140-222	239-370	350-495
Loại MD (cố định)	kg	433 (3m), 63 (6m)	678 (6m)	135-210	220-350	360-520
Kích thước chính (mm)
H (Khoảng chết)	mm	433 (3m), 630 (6m)	630 (3m), 678 (6m)	678 (6/9m)	742 (6/9m)	960 (6/9m)
E (Tổng rộng pa lăng)	mm	393	493	564	742	1066
L1 (Dài thân)	mm	216	274	349-837	432-812	469-1009
L2 (Dài thân + móc)	mm	281	340	415-903	498-878	535-1075
M (Dài tang trống)	mm	134	315	390-989	518-1018	446-1277
n (Độ mở móc)	mm	130	140	140	190	264
F (Rộng dầm min-max)	mm	279-315	279-354	334-492	279-530	279-550
B (Rộng con chạy)	mm	279-315	300-424	334-492	400-562	438-642
